Geofísica para Exploração Mineral

Métodos Geofísicos

Métodos de Prospecção Geofísica para Exploração Mineral

Levantamentos Geofísicos Terrestres

Realizados diretamente no solo, com equipamentos posicionados em perfis ou estações fixas. São ideais para estudos detalhados e caracterização de alvos específicos.

🔹 Gravimetria Terrestre (Saiba mais)

• Detecta variações de densidade no subsolo.

• Útil para localizar corpos densos como minérios metálicos.

🔹 Magnetometria Terrestre (Saiba mais)

• Mede variações no campo magnético local.

• Detecta estruturas geológicas e mineralizações magnéticas (ex: magnetita, pirrotita).

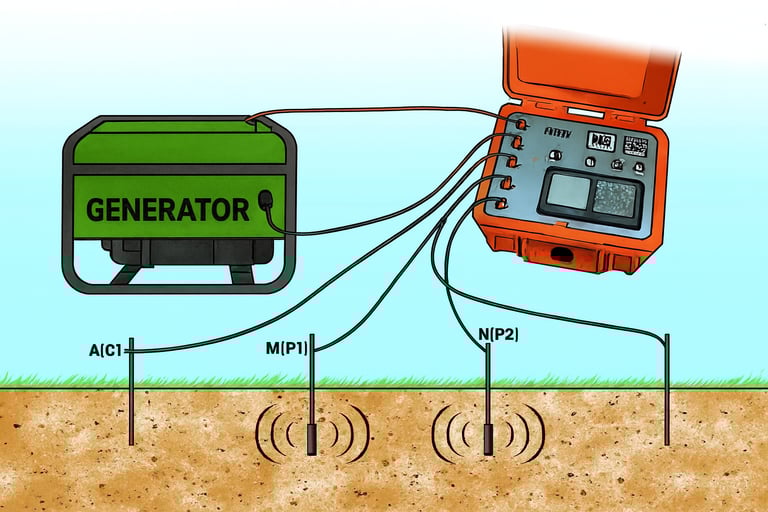

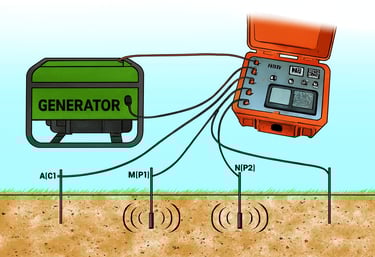

🔹 Eletrorresistividade (Caminhamento Elétrico) (Saiba mais)

• Avalia a resistência elétrica do solo.

• Identifica zonas condutivas associadas a sulfetos ou alteração hidrotermal.

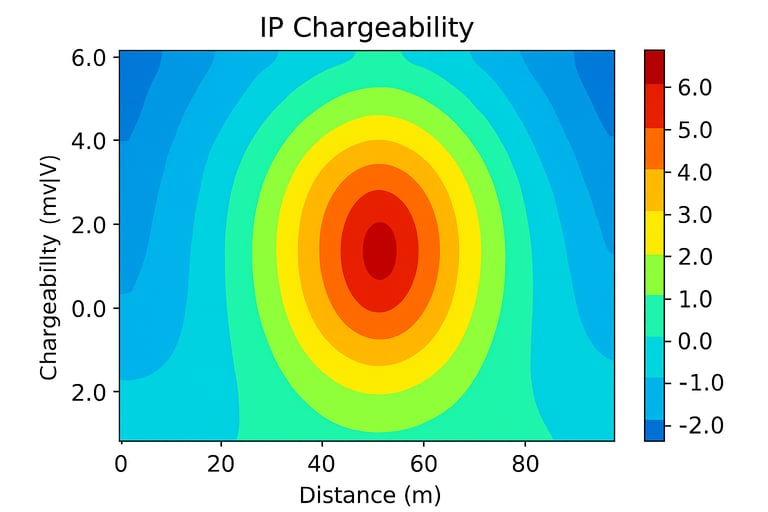

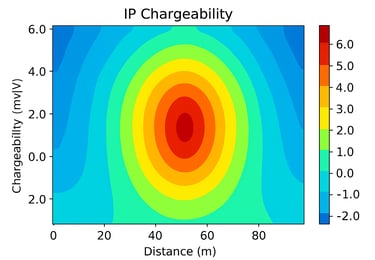

🔹 Polarização Induzida (IP) Terrestre (Saiba mais)

• Mede a resposta elétrica retardada de materiais.

• Excelente para detectar sulfetos disseminados.

🔹 Métodos Eletromagnéticos (EM) Terrestre (Saiba mais)

• Utilizam campos eletromagnéticos para detectar condutividade elétrica.

• Aplicações: mapeamento de veios condutivos, zonas de alteração e mineralizações de sulfetos.

🔹 Método Magnetotelúrico (MT) (Saiba mais)

• Mede variações naturais de campos elétricos e magnéticos da Terra.

• Penetração profunda (até centenas de metros ou km).

• Ideal para estudos estruturais e identificação de grandes sistemas mineralizados.

🔹 Sísmica de Refração/Reflexão (Saiba mais)

• Avalia a propagação de ondas sísmicas.

• Mapeia interfaces geológicas e estruturas profundas.

Levantamentos Geofísicos em Furos de Sondagem (Downhole)

Realizados diretamente dentro de furos de sondagem abertos e acessíveis, realizado em um furo de cada vez ou em múltiplos furos simultaneamente, com objetivo de melhorar os conhecimento sobre corpos mineralizados com alta precisão e suporta o planejamento de sondagens adicionais.

🔹 Perfilagem Geofísica ou Downhole (Saiba mais)

• Permite investigar diretamente o entorno de um furo perfurado.

• Ampliando a resolução vertical e a precisão na caracterização de corpos mineralizados.

🔹 Perfilagem Geofísica em Múltiplos Furos ou Hole-to-hole (Saiba mais)

• Permite a análise direta da resposta geofísica entre furos.

• Maior resolução lateral e melhor caracterização de corpos mineralizados.

• Possibilita identificação de novos corpos mineralizados off-hole.

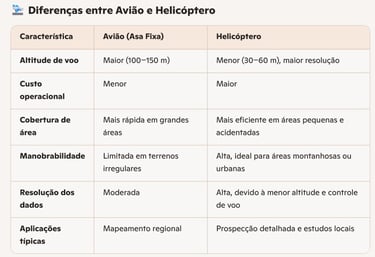

Levantamentos Geofísicos Aéreos (Avião e Helicóptero)

Realizados por aeronaves equipados com sensores geofísicos, cobrindo grandes áreas com rapidez e eficiência.

🔹 Aeromagnetometria (Saiba mais)

• Mapeia variações magnéticas em larga escala.

• Excelente para reconhecimento regional e mapeamento estrutural.

🔹 Gamaespectrometria Aérea (Saiba mais)

• Mede radiações naturais (K, Th, U).

• Identifica litologias e zonas de alteração hidrotermal.

🔹 Aerogravimetria (Saiba mais)

• Detecta variações de densidade em subsuperfície.

• Aplicável em estudos regionais e modelagem de grandes corpos.

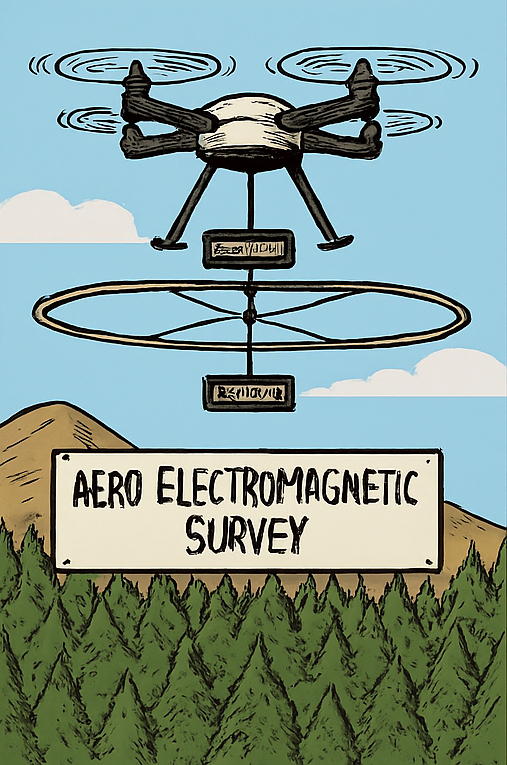

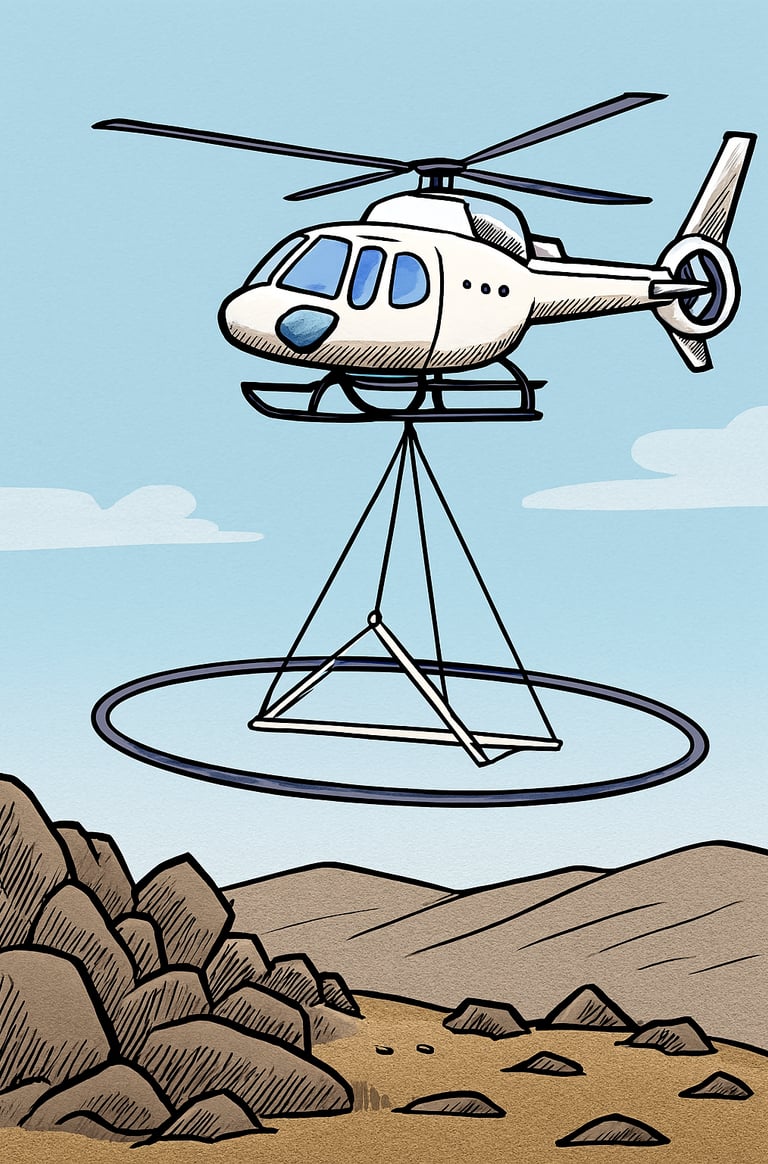

🔹 Métodos Eletromagnéticos Aéreos (AEM) (Saiba mais)

• Utilizam sensores EM embarcados para detectar condutividade do subsolo.

• Alta resolução vertical e lateral.

• Ideal para mapeamento de veios condutivos, zonas de sulfetos e estruturas enterradas.

🔹 Drones com Sensores Geofísicos

• Podem ser equipados com:

  • Mag Drone (Saiba mais)

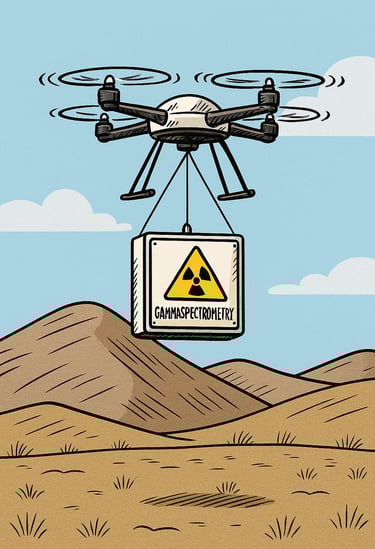

  • Gamaespectrômetro Drone (Saiba mais)

  • Sensores EM em Drone(Saiba mais)

• Alta precisão em áreas de difícil acesso.

• Flexibilidade para levantamentos locais e detalhados.

Produtos e Resultados Gerados:

Mapas Temáticos

• Mapas de anomalias magnéticas, radiométricas, gravimétricas, resistivas e condutivas.

• Representam variações físicas associadas a mineralizações ou estruturas geológicas.

Perfis Geofísicos

• Perfis 2D de resistividade, IP, EM ou sísmica ao longo de linhas de medição.

• Visualizam zonas condutivas, falhas, contatos litológicos e corpos mineralizados.

Modelos 3D

• Integração de dados geofísicos com sondagens e geologia.

• Geração de modelos tridimensionais de depósitos e estruturas.

Aplicações na Exploração Mineral:

• Reconhecimento regional: Aeromagnetometria, gamaespectrometria e AEM para definir áreas-alvo.

• Delimitação de alvos: IP, EM terrestre e eletrorresistividade para identificar zonas mineralizadas.

• Planejamento de sondagem: Perfis geofísicos ajudam a posicionar furos com maior precisão.

• Modelagem de depósitos: Dados integrados geram modelos 3D mais confiáveis para estimativa de recursos.

Geofísica Terrestre

Utilizam-se métodos geofísicos terrestres para identificar e mapear recursos minerais subterrâneos em detalhe e com precisão.

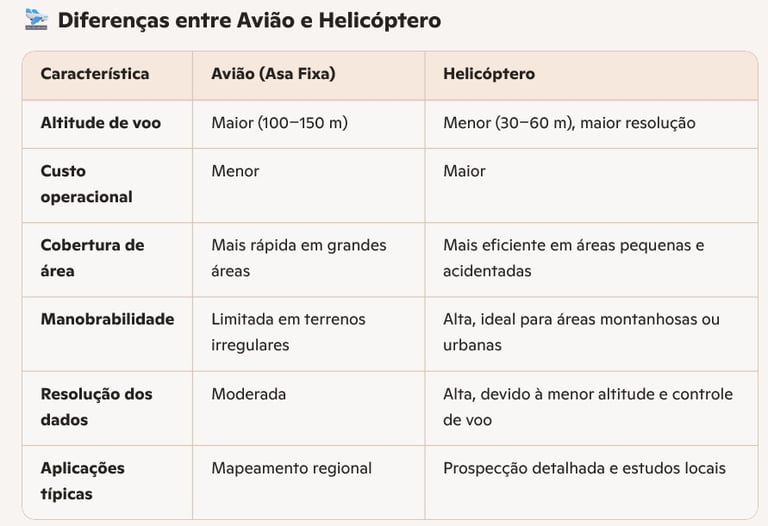

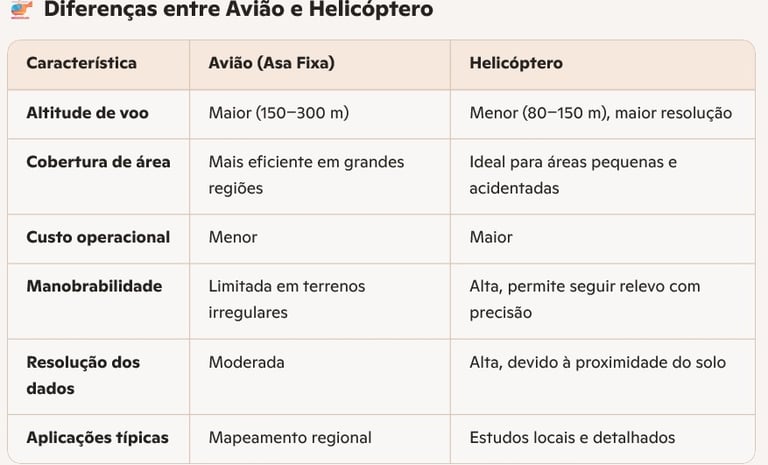

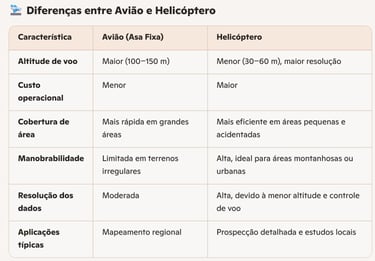

Geofísica Aérea (Avião e Helicóptero)

Cobrindo grandes áreas com precisão e rapidez, da prospecção mineral ao mapeamento ambiental em escala regional.

Alta resolução, baixo custo operacional, acessibilidade em áreas perigosas ou remotas. Flexibilidade de voo. Aquisição rápida e precisa.

Geofísica Aérea com Drones (VANTs)

📚 Bibliografia indicada sobre Métodos Geofísicos em geral

1. Telford, W. M.; Geldart, L. P.; Sheriff, R. E. (1990)

Título: Applied Geophysics
Editora: Cambridge University Press
Volume/Páginas: 2ª edição, 770 páginas
Obra clássica que aborda os princípios físicos da magnetometria, instrumentação e interpretação de dados.

1A. Telford, W. M.; Geldart, L. P.; Sheriff, R. E.

• Ano: 1993 (tradução da 2ª ed. inglesa)

• Título: Geofísica Aplicada

• Editora: Livros Técnicos e Científicos (LTC), Rio de Janeiro

• Páginas: 792

• Observação: Tradução da obra clássica Applied Geophysics. Uma das mais completas em português, cobrindo todos os métodos (sísmico, gravimétrico, magnético, elétrico, eletromagnético etc.).

2. Kearey, P.; Brooks, M.; Hill, I. (2002)

Título: An Introduction to Geophysical Exploration
Editora: Blackwell Science
Volume/Páginas: 3ª edição, 296 páginas
Excelente introdução aos métodos geofísicos, com capítulo dedicado à magnetometria e suas aplicações em mapeamento estrutural.

2A. Kearey, P.; Brooks, M.; Hill, I.

• Ano: 2009 (tradução da 3ª ed. inglesa)

• Título: Geofísica: Uma Introdução

• Editora: Bookman

• Páginas: 272

• Observação: Obra introdutória clara e didática. Boa para alunos de graduação.

3. Reynolds, J. M. (2011)

Título: An Introduction to Applied and Environmental Geophysics
Editora: Wiley-Blackwell
Volume/Páginas: 2ª edição, 712 páginas
Abrange aplicações ambientais e de engenharia, com seções sobre magnetometria terrestre e aérea.

3A. Reynolds, J. M.

• Ano: 2014 (tradução da 2ª ed. inglesa)

• Título: Geofísica Aplicada e Ambiental: Uma Introdução

• Editora: Oficina de Textos

• Páginas: 712

• Observação: Muito usada em Geofísica Ambiental, Geotecnia e Engenharia Civil. Ricamente ilustrada e com enfoque prático.

4. Ferreira, F. J. F.; Dourado, J. C.; Dourado, J. F.

• Ano: 2007

• Título: Introdução à Geofísica Aplicada

• Editora: Oficina de Textos

• Páginas: 240

• Observação: Livro nacional, com exemplos aplicados ao Brasil. Aborda métodos elétricos, eletromagnéticos, sísmicos e potenciais.

5. Câmara, V. C.

• Ano: 2018

• Título: Métodos Geoelétricos Aplicados à Hidrogeologia

• Editora: CPRM – Serviço Geológico do Brasil

• Páginas: 178

• Disponível em: site da CPRM gratuitamente em PDF

• Observação: Foco em sondagens elétricas para estudos hidrogeológicos, com base em experiências no Brasil.

6. Barbosa, J. R.

• Ano: 2013

• Título: Geofísica de Prospecção Mineral

• Editora: CPRM – Serviço Geológico do Brasil

• Páginas: 200+

• Disponível em: site da CPRM em PDF

• Observação: Voltado à aplicação de métodos geofísicos na prospecção mineral no Brasil.

7. Padilha, A. L.

• Ano: 1997

• Título: Métodos Eletromagnéticos em Geofísica

• Editora: Instituto de Astronomia, Geofísica e Ciências Atmosféricas (USP)

• Páginas: 240

• Observação: Didático e técnico, voltado a estudantes de graduação e pós-graduação. Pode ser encontrado em bibliotecas universitárias.

Geofísica em furo (Downhole)

Podendo ser realizado em um furo de cada vez ou em múltiplos furos simultaneamente, permite a delimitação de corpos mineralizados com alta precisão e o planejamento de sondagens adicionais.

Levantamento Gravimétrico – Método Geofísico Terrestre

O levantamento gravimétrico terrestre é uma técnica que mede variações no campo gravitacional da Terra causadas por diferenças na densidade das rochas abaixo da superfície. Utiliza gravímetros de alta precisão para registrar essas variações, geralmente expressas em miligals (mGal).

Aplicabilidades

• Exploração mineral: Identificação de corpos densos como minérios metálicos (ex: ferro, sulfetos maciços).

• Mapeamento geológico: Delimitação de estruturas como falhas, domos salinos, bacias sedimentares.

• Geotecnia e engenharia: Avaliação de cavidades subterrâneas ou zonas de instabilidade.

• Estudos crustais: Investigação da estrutura profunda da crosta terrestre.

Resultados Esperados

• Mapas de anomalias gravimétricas: Representam variações de densidade no subsolo.

• Perfis gravimétricos: Gráficos que mostram a intensidade do campo gravitacional ao longo de linhas de medição.

• Modelos 2D/3D: Simulações da geometria de corpos densos com base nas anomalias detectadas.

Vantagens

• Método não invasivo e de grande profundidade investigada.

• Alta sensibilidade a variações sutis de densidade.

• Pode ser aplicado em áreas extensas com logística simples.

• Complementar a outros métodos como magnetometria e sísmica.

Desafios

• Requer correções precisas (altitude, maré terrestre, deriva instrumental).

• Sensível a ruídos ambientais e variações topográficas.

• Interpretação pode ser ambígua sem apoio de dados geológicos.

• Menor resolução lateral em comparação com métodos eletromagnéticos.

Esse método é especialmente útil em ambientes onde há forte contraste de densidade entre unidades geológicas.

📚 Bibliografia indicada sobre Magnetometria Terrestre

1. Telford, W. M.; Geldart, L. P.; Sheriff, R. E. (1990)

Título: Applied Geophysics
Editora: Cambridge University Press
Volume/Páginas: 2ª edição, 770 páginas
Obra clássica que aborda os fundamentos da gravimetria, correções topográficas, instrumentação e interpretação de anomalias.

2. Blakely, R. J. (1995)

• Título: Potential Theory in Gravity and Magnetic Applications

• Editora: Cambridge University Press

• Páginas: 464 páginas

• Descrição: Foco em teoria de potenciais aplicada à gravimetria e magnetometria, com abordagem matemática e geológica.

3. Lowrie, W. (2007)

• Título: Fundamentals of Geophysics

• Editora: Cambridge University Press

• Edição/Páginas: 2ª edição, 381 páginas

• Descrição: Excelente introdução aos métodos geofísicos, com capítulo dedicado à gravimetria e suas aplicações estruturais.

4. Introcaso, A. (1997)

• Título: Gravimetría

• Editora: UNR Editora (Universidad Nacional de Rosario, Argentina)

• Descrição: Obra em espanhol com foco em modelagem gravimétrica, correções e estudos regionais na América do Sul.

5. Guimarães, G. N.; Blitzkow, D.; Matos, A. C. O. C.; Castro Jr., C. A. C.; Inoue, M. E. B. (2020)

• Título: 30 anos de Medições Gravimétricas Absolutas no Brasil

• Fonte: Revista Brasileira de Cartografia

• Volume/Páginas: v. 72, n. 1, p. 1–20

• Descrição: Revisão técnica sobre a evolução da gravimetria absoluta no Brasil, incluindo instrumentos, redes e aplicações geodésicas.

6. Seigel, H. O. (1995)

• Título: A Guide to High Precision Land Gravimeter Surveys

• Fonte: SEG (Society of Exploration Geophysicists)

• Descrição: Manual técnico sobre levantamentos gravimétricos terrestres de alta precisão, incluindo correções e calibração.

Levantamento Magnetométrico – Método Geofísico Terrestre

O levantamento magnetométrico terrestre é uma técnica de prospecção geofísica que mede variações locais no campo magnético da Terra causadas por diferenças na susceptibilidade magnética das rochas e minerais ou materiais no subsolo. Utiliza magnetômetros portáteis para registrar essas variações ao longo de perfis ou malhas de amostragem.

Aplicabilidades

• Exploração mineral: Identificação de corpos ricos em minerais magnéticos (ex: magnetita, pirrotita).

• Mapeamento geológico: Delimitação de estruturas como falhas, intrusões ígneas e contatos litológicos.

• Arqueologia e engenharia: Detecção de objetos metálicos enterrados ou estruturas ocultas.

• Estudos ambientais: Localização de resíduos metálicos ou alterações no subsolo.

Resultados Esperados

• Mapas de anomalias magnéticas: Representam variações do campo magnético em superfície.

• Perfis magnéticos: Gráficos que mostram a intensidade magnética ao longo de uma linha de medição.

• Modelos interpretativos: Inversões ou integração com dados geológicos para simular corpos causadores das anomalias.

Vantagens

• Método rápido, portátil e econômico.

• Alta sensibilidade a variações sutis no subsolo.

• Não invasivo e aplicável em áreas de difícil acesso.

• Pode ser integrado com outros métodos geofísicos e geoquímicos.

Desafios

• Sensível a interferências externas (linhas de energia, estruturas metálicas).

• Requer correção de campo magnético diurno (uso de estação base).

• Interpretação pode ser ambígua sem apoio de dados geológicos ou outros métodos.

• Menor profundidade investigada em comparação com levantamentos por drones ou aeronaves.

Esse método é especialmente eficaz em ambientes com forte contraste magnético e pode ser usado tanto em reconhecimento regional quanto em estudos detalhados

📚 Bibliografia indicada sobre Magnetometria Terrestre

1. Telford, W. M.; Geldart, L. P.; Sheriff, R. E. (1990)

Título: Applied Geophysics
Editora: Cambridge University Press
Volume/Páginas: 2ª edição, 770 páginas
Obra clássica que aborda os princípios físicos da magnetometria, instrumentação e interpretação de dados.

2. Kearey, P.; Brooks, M.; Hill, I. (2002)

Título: An Introduction to Geophysical Exploration
Editora: Blackwell Science
Volume/Páginas: 3ª edição, 296 páginas
Excelente introdução aos métodos geofísicos, com capítulo dedicado à magnetometria e suas aplicações em mapeamento estrutural.

3. Reynolds, J. M. (2011)

Título: An Introduction to Applied and Environmental Geophysics
Editora: Wiley-Blackwell
Volume/Páginas: 2ª edição, 712 páginas
Abrange aplicações ambientais e de engenharia, com seções sobre magnetometria terrestre e aérea.

4. Zago, Marieli Machado (2021)

Título: Magnetometria terrestre integrada à análise petrográfica e fatores intempéricos para validação de assinaturas aeromagnetométricas
Editora: Universidade Federal do Paraná (UFPR) – Dissertação de Mestrado
Estudo aplicado na região de Caçapava do Sul (RS), integrando dados de campo com análises petrográficas e aeromagnetometria

5. Saito, M. M.; Iwata, S.; Mendonça, J. C.; Hiodo, F. Y. (1998)

Título: Aplicação do método geofísico de magnetometria à pesquisa de depósitos de esmeralda (Santa Maria de Itabira, MG)
Editora: Universidade de São Paulo (USP) – Anais de Simpósio
Aplicação prática da magnetometria em prospecção mineral de gemas.

Levantamento Eletro-Resistividade – Caminhamento Elétrico

O caminhamento elétrico é uma técnica de prospecção geoelétrica que consiste em realizar medições de resistividade ao longo de perfis na superfície, com arranjos fixos de eletrodos e espaçamentos constantes. O objetivo é detectar variações laterais na resistividade do subsolo, associadas a mudanças litológicas, presença de água ou estruturas geológicas.

Aplicabilidades

• Hidrogeologia: Delimitação de aquíferos, zonas saturadas e barreiras hidráulicas.

• Geotecnia: Identificação de cavidades, zonas de instabilidade e interfaces entre solos e rochas.

• Meio ambiente: Mapeamento de plumas de contaminação, resíduos enterrados e lixiviados.

• Arqueologia: Localização de estruturas enterradas e objetos condutivos.

• Exploração mineral: Detecção de zonas alteradas ou mineralizações condutivas rasas.

Resultados Esperados

• Perfis geoelétricos 2D: Mostram variações laterais de resistividade ao longo da linha de caminhamento.

• Mapas de anomalias elétricas: Representam zonas condutivas ou resistivas em planta.

• Modelos interpretativos: Integração com dados geológicos para simular estruturas subterrâneas.

Vantagens

• Método não invasivo, portátil e de baixo custo.

• Alta sensibilidade a variações laterais no subsolo.

• Ideal para áreas rasas e alvos superficiais.

• Fácil execução em campo com logística simples.

Desafios

• Menor profundidade investigada em comparação com sondagens verticais (SEV).

• Requer bom contato elétrico com o solo (dependente da umidade e textura).

• Sensível à presença de argilas e sais, que podem mascarar resultados.

• Interpretação pode ser ambígua sem apoio geológico ou métodos complementares.

Essa técnica é especialmente útil em ambientes cársticos, áreas contaminadas e zonas de recarga de aquíferos.

📚 Bibliografia indicada sobre Eletro-Resistividade (Caminhamento Elétrico)

1. Rodrigues, Alisson de Freitas (2024)

• Título: Avaliação da aplicabilidade de método geofísico de eletrorresistividade em área de potencial risco geológico

• Instituição: Universidade Federal de Santa Catarina (UFSC)

• Tipo: Trabalho de Conclusão de Curso – Engenharia Civil de Infraestrutura

• Páginas: ~33 páginas

• Estudo de caso com aplicação do arranjo dipolo-dipolo em área urbana, destacando a capacidade do caminhamento elétrico em identificar zonas críticas de instabilidade.

2. Gonçalves, Juliana Teles Diniz (2021)

• Título: Integração do método geofísico de eletrorresistividade e ensaios SPT na investigação de perfis de subsolos da região metropolitana de Salvador (RMS)

• Instituição: Universidade Federal da Bahia (UFBA)

• Tipo: Dissertação de Mestrado – Programa de Pós-graduação em Engenharia Civil

• Páginas: ~100 páginas

• Aplicação do caminhamento elétrico integrado a sondagens SPT para caracterização geotécnica em três áreas distintas.

3. Santos, Felipe Schaeffer (2014)

• Título: Prospecção geofísica de aquíferos fraturados pelo método de eletrorresistividade

• Instituição/Editora: Instituto de Geociências, Universidade de São Paulo (USP)

• Tipo: Trabalho de Conclusão de Curso (Graduação)

• Páginas: ~50 páginas

• Aplicação direta do caminhamento elétrico com arranjo dipolo-dipolo em rochas cristalinas. Utiliza modelagem com RES2DINV e mapas interpolados para indicar zonas de baixa resistividade associadas a fraturas condutivas.

4. Gallas, José Domingos Faraco; Giardin, Arnoldo (2016)

• Título: Eletrorresistividade na prospecção de aquíferos fraturados

• Fonte: Revista Águas Subterrâneas – ABAS

• Volume/Páginas: v. 30, n. 1, p. 119–138

• Levantamento geofísico com arranjo dipolo-dipolo em rochas granito-gnáissicas. Identifica zonas de fraturas com baixa resistividade que resultaram em poços com alta produtividade.

Levantamento IP/Resistividade – Método Geofísico Terrestre

O levantamento de Resistividade Elétrica e Polarização Induzida (IP) é um método geofísico que mede a resposta elétrica do subsolo à passagem de corrente. A resistividade indica o grau de oposição à corrente elétrica, enquanto o IP avalia a capacidade de retenção de carga elétrica, útil para detectar minerais metálicos disseminados.

Aplicabilidades

• Exploração mineral: Identificação de zonas com sulfetos disseminados, veios condutivos e halos de alteração.

• Geotecnia: Mapeamento de cavidades, zonas saturadas e interfaces litológicas.

• Meio ambiente: Detecção de plumas de contaminação e resíduos enterrados.

• Hidrogeologia: Delimitação de aquíferos e zonas de recarga.

Arranjos Comuns

• Dipolo-Dipolo: Alta resolução lateral, ideal para perfis detalhados.

• Wenner e Schlumberger: Boa penetração vertical, usados em sondagens elétricas verticais (SEV).

• Pole-Dipole: Combina profundidade e resolução lateral, útil em terrenos irregulares.

Resultados Esperados

• Perfis 2D de resistividade e cargabilidade: Mostram zonas resistivas, condutivas, argilosas e mineralizadas com sulfetos disseminados.

• Modelos 3D: Integração com sondagens e geologia para simular corpos mineralizados.

• Mapas de anomalias elétricas: Representam variações geoelétricas em superfície.

Vantagens

• Método não invasivo, com boa profundidade de investigação.

• Sensível a zonas de alteração e mineralizações metálicas.

• Flexível em diferentes tipos de terreno.

• Pode ser integrado com outros métodos (magnetometria, EM, gravimetria).

Desafios

• Requer boas condições de contato elétrico com o solo.

• Sensível à umidade, argilas e salinidade, que podem mascarar resultados.

• Interpretação pode ser ambígua sem apoio geológico.

• Necessita de equipamentos robustos e calibração precisa.

Esse método é amplamente utilizado em projetos de exploração de ouro, cobre, zinco e outros metais associados a sulfetos.

Vamos explorar de forma clara e objetiva como o espaçamento entre estações de IP, o número de eletrodos, a resolução dos dados e a profundidade investigada estão interligados — e como isso impacta diretamente a qualidade e o alcance dos levantamentos geofísicos.

📐 1. Espaçamento entre Eletrodos

• Quanto maior o espaçamento, maior a profundidade investigada, mas menor a resolução lateral.

• Quanto menor o espaçamento, maior a resolução superficial, mas menor o alcance em profundidade.

2. Número de Eletrodos

• Mais eletrodos = mais combinações de leitura = maior densidade de dados.

• Aumentar o número de eletrodos permite:

  • Cobrir mais níveis de investigação.

  • Melhorar a qualidade da inversão dos dados.

  • Reduzir ambiguidade interpretativa.

3. Resolução dos Resultados

• Alta resolução exige:

  • Espaçamentos curtos (ex: 25–50 m).

  • Muitos eletrodos e níveis de leitura.

  • Boa qualidade de contato elétrico.

• Ideal para detectar veios estreitos, zonas de alteração ou mineralizações rasas.

4. Profundidade Investigada

• Para alcançar profundidades maiores (ex: >100 m), é necessário:

  • Aumentar o espaçamento entre eletrodos (ex: 50–100 m).

  • Usar arranjos como dipolo-dipolo com níveis elevados.

  • Aceitar menor resolução lateral.

Estratégia

• Usar múltiplos espaçamentos e arranjos para gerar pseudoseções com diferentes profundidades e resoluções.

• A combinação de dados IP com geoquímica e sondagens aumenta a confiabilidade da interpretação.

📚 Bibliografia indicada sobre IP/Resistividade

1. Telford, W. M.; Geldart, L. P.; Sheriff, R. E. (1990)

Título: Applied Geophysics
Editora: Cambridge University Press
Volume/Páginas: 2ª edição, 770 páginas
Obra clássica que aborda detalhadamente os fundamentos físicos, instrumentação e interpretação dos métodos geoelétricos, incluindo IP e resistividade.

2. Kearey, P.; Brooks, M.; Hill, I. (2002)

Título: An Introduction to Geophysical Exploration
Editora: Blackwell Science
Volume/Páginas: 3ª edição, 296 páginas
Excelente para iniciantes, com linguagem acessível e capítulos dedicados aos métodos elétricos e suas aplicações práticas.

3. Moura, H. P.; Malagutti Filho, W. (2008)

Título: Métodos da Eletrorresistividade e da Polarização Induzida aplicados no estudo do aterro controlado de Piracicaba – SP
Editora: Revista Geociências (UNESP)
Volume/Páginas: v. 27, n. 1, p. 47–56
Estudo de caso nacional que mostra a aplicação integrada dos métodos IP e resistividade em ambiente urbano e contaminado

4. Binley, A.; Kemna, A. (2005)

Título: Electrical methods
Editora: Springer, em Hydrogeophysics (editado por Rubin & Hubbard)
Volume/Páginas: p. 129–156
Aborda aplicações hidrogeológicas dos métodos IP e resistividade, com foco em imageamento geoelétrico e inversão de dados.

5. Reynolds, J. M. (2011)

Título: An Introduction to Applied and Environmental Geophysics
Editora: Wiley-Blackwell
Volume/Páginas: 2ª edição, 712 páginas
Abrange uma ampla gama de métodos geofísicos com excelente cobertura dos métodos elétricos, incluindo exemplos ambientais e de engenharia

Método Geofísico Eletromagnético (EM) Terrestre

O método eletromagnético terrestre baseia-se na indução de correntes elétricas no subsolo por meio de campos eletromagnéticos gerados artificialmente. Essas correntes interagem com os materiais subterrâneos, e a resposta medida permite inferir a condutividade elétrica das camadas geológicas.

Aplicabilidades

• Exploração mineral: Detecção de sulfetos maciços e zonas condutivas profundas.

• Hidrogeologia: Mapeamento de aquíferos, zonas saturadas e interfaces entre rochas e solos.

• Meio ambiente: Identificação de plumas de contaminação e resíduos enterrados.

• Geotecnia: Delimitação de estruturas condutivas e zonas de alteração.

Arranjos, Geometria e Transmissor

• Loop Transmissor: Uma espira de fio (geralmente quadrada ou circular) colocada sobre o terreno, por onde circula corrente alternada ou pulsada. Por exemplo, pode-se ter um loop em volta da malha de pontos a serem levantados.

• Geometria TEM (Transient Electromagnetic Method): Mede a resposta do campo secundário após desligamento da corrente, ideal para sondagens profundas.

• Geometria FDEM (Frequency-Domain EM): Mede a resposta em regime estacionário, com diferentes frequências, útil para investigações rasas.

• Configuração de Loop Central ou Offset: Define a posição relativa entre transmissor e receptor, influenciando profundidade e resolução.

Resultados Esperados

• Curvas de decaimento ou resposta em frequência: Representam a condutividade aparente em função do tempo ou frequência.

• Modelos 1D, 2D ou 3D de condutividade elétrica: Permitem visualizar zonas condutivas associadas a água, minerais ou contaminação.

• Mapas de profundidade de investigação: Indicam até onde o sinal penetrou com confiabilidade.

Vantagens

• Alta profundidade de investigação (até centenas de metros).

• Não requer contato direto com o solo, ideal para áreas de difícil acesso.

• Sensível a zonas condutivas ocultas, mesmo sob camadas resistivas.

• Pode ser usado em modo terrestre ou aerotransportado.

Desafios

• Interferência eletromagnética de redes elétricas e estruturas metálicas.

• Requer calibração precisa e controle de ruído ambiental.

• Interpretação complexa, especialmente em terrenos heterogêneos.

• Menor resolução lateral comparado a métodos elétricos diretos.

Esse método é amplamente utilizado em projetos de mineração e hidrogeologia, especialmente quando se busca zonas condutivas profundas ou aquíferos ocultos.

📚 Bibliografia indicada sobre Eletromagnetismo (EM)

🔹 1. Nabighian, M. N. (Editor) – 1988

• Título: Electromagnetic Methods in Applied Geophysics – Volume 1: Theory

• Editora: Society of Exploration Geophysicists (SEG)

• Volume/Páginas: Vol. 1, 523 páginas

• Obra clássica e técnica que aborda os fundamentos teóricos dos métodos EM, incluindo TEM, FDEM e modelagem matemática.

🔹 2. Ward, S. H.; Hohmann, G. W. – 1988

• Título: Electromagnetic Theory for Geophysical Applications

• Fonte: Capítulo no livro de Nabighian (acima)

• Referência essencial para entender os princípios físicos da indução eletromagnética e sua aplicação em geofísica.

🔹 3. Dias, Carlos A. – 2017

• Título: Método Geofísico Eletromagnético a Multifrequência: Um Invento Brasileiro

• Editora: SBGf – Sociedade Brasileira de Geofísica

• Páginas: 313 páginas

• Livro técnico nacional que apresenta um sistema EM multifrequência desenvolvido no Brasil, com aplicações em prospecção mineral e ambiental.

🔹 4. Pacca, Igor Ivory Gil – 2021

• Título: Introdução ao Geomagnetismo

• Editora: SBGf – Rio de Janeiro

• Páginas: 117 páginas

• Embora focado em geomagnetismo, o livro aborda fundamentos do campo magnético terrestre e sua interação com métodos EM aplicados.

🔹 5. Reynolds, J. M. – 2011

• Título: An Introduction to Applied and Environmental Geophysics

• Editora: Wiley-Blackwell

• Edição/Páginas: 2ª edição, 712 páginas

• Abrange métodos EM como TEM e FDEM, com exemplos ambientais e de engenharia.

🔹 6. Nabighian, M. N. (Ed.) – 1988

• Título: Electromagnetic Methods in Applied Geophysics – Volume 1: Theory

• Editora: Society of Exploration Geophysicists (SEG)

• Páginas: 523 páginas

• Obra clássica que apresenta o desenvolvimento completo das equações de Maxwell aplicadas à geofísica, com foco em TEM, FDEM e magnetotelúrico. Ideal para quem busca base teórica sólida.

🔹 7. Ward, S. H.; Hohmann, G. W. – 1988

• Título: Electromagnetic Theory for Geophysical Applications

• Fonte: Capítulo no livro de Nabighian

• Explica detalhadamente como as equações de Maxwell são usadas para simular campos EM em subsuperfície, com exemplos de modelagem 1D, 2D e 3D.

🔹 8. Dias, Carlos A. – 2017

• Título: Método Geofísico Eletromagnético a Multifrequência: Um Invento Brasileiro

• Editora: SBGf – Sociedade Brasileira de Geofísica

• Páginas: 313 páginas

• Apresenta um sistema EM multifrequência desenvolvido no Brasil, com modelagem baseada em Maxwell e aplicações em prospecção mineral e ambiental.

🔹 9. Silva, R. M. – 2020

• Título: Método Numérico-Analítico Generalizado para Estimação do Campo Eletromagnético

• Instituição: UNESP – Tese de Doutorado

• Fonte: Repositório UNESP

• Aplica as equações de Maxwell com o Método dos Elementos Finitos (MEF) e Simulação de Cargas para modelar campos EM em linhas de transmissão e ambientes geológicos.

Método Eletromagnético Terrestre – Arranjo Move Loop

O arranjo Move Loop é uma configuração do método eletromagnético transitório (TEM) em que o transmissor e o receptor são deslocados juntos ao longo do perfil, mantendo a geometria fixa entre eles. Isso permite realizar um levantamento contínuo da condutividade elétrica do subsolo com alta mobilidade e repetibilidade.

Geometria e Transmissor

• Transmissor (Loop): Espira de fio, geralmente quadrada (ex.: 400 x 400m) ou retangular, por onde circula corrente elétrica pulsada.

• Receptor: Bobina ou sensor que mede o campo secundário gerado pelas correntes induzidas no subsolo.

• Geometria Move Loop: O transmissor e o receptor são deslocados juntos, mantendo a mesma configuração espacial. Isso difere do arranjo Fixed Loop, onde o transmissor permanece fixo e apenas o receptor se move.

Vantagens

• Alta mobilidade: Ideal para levantamentos rápidos em grandes áreas.

• Boa repetibilidade: Geometria constante facilita comparação entre pontos.

• Sensibilidade a zonas condutivas rasas e intermediárias.

• Menor interferência lateral em relação ao arranjo Fixed Loop.

Desafios

• Menor profundidade de investigação comparado a arranjos com maior separação entre transmissor e receptor.

• Sensível a ruído eletromagnético de infraestrutura urbana ou redes elétricas.

• Necessidade de calibração precisa para garantir qualidade dos dados.

• Interpretação dependente de modelagem matemática baseada nas equações de Maxwell.

Método Geofísico Magnetotelúrico (MT) Terrestre

O método magnetotelúrico (MT) é uma técnica eletromagnética passiva que mede variações naturais dos campos elétrico e magnético da Terra para inferir a resistividade elétrica do subsolo. Essas variações são geradas por fenômenos solares e atmosféricos, permitindo sondagens profundas sem a necessidade de fontes artificiais.

Aplicabilidades

• Exploração de petróleo e gás: Mapeamento de bacias sedimentares e estruturas profundas.

• Geotermia: Identificação de zonas condutivas associadas a fluidos quentes.

• Geodinâmica e tectônica: Estudo da crosta e do manto superior.

• Hidrogeologia profunda: Delimitação de aquíferos confinados e zonas de recarga.

• Minerais metálicos: Detecção de condutores profundos como sulfetos maciços.

Arranjos e Aquisição

• Estação MT: Conjunto de sensores que mede os componentes horizontais do campo elétrico (Ex, Ey) e magnético (Hx, Hy, Hz).

• Configuração passiva: Não há transmissão de sinal; depende de variações naturais.

• Períodos longos e curtos: Permitem investigar desde dezenas de metros até centenas de quilômetros de profundidade.

• Levantamento em perfis ou malhas: Para gerar modelos 2D ou 3D da resistividade.

Resultados Esperados

• Curvas de impedância: Relação entre os campos elétrico e magnético em diferentes frequências.

• Modelos de resistividade elétrica: Representam estruturas geológicas em profundidade.

• Seções 2D ou volumes 3D: Usados para interpretar falhas, interfaces litológicas e zonas condutivas.

Vantagens

• Grande profundidade de investigação (até centenas de km).

• Não invasivo e de baixo impacto ambiental.

• Alta sensibilidade a zonas condutivas profundas.

• Ideal para áreas onde métodos sísmicos são limitados (ex.: cobertura basáltica).

Desafios

• Sensível a ruído cultural (linhas de energia, cercas, infraestrutura urbana).

• Aquisição demorada: Requer longos períodos de registro.

• Interpretação complexa: Exige modelagem matemática avançada.

• Dependência de condições naturais: Pode ser afetado por baixa atividade solar.

📚 Bibliografias indicada sobre o Método Magnetotelúrico (MT)

🔹 1. Menezes, Paulo de Tarso Luiz (2013)

• Título: Fundamentos do Método Magnetotelúrico na Exploração de Hidrocarbonetos

• Editora: Sociedade Brasileira de Geofísica (SBGf), Rio de Janeiro

• Páginas: 208 páginas

• Obra técnica nacional que aborda os princípios físicos do MT, instrumentação, aquisição de dados e interpretação voltada para bacias sedimentares e petróleo.

🔹 2. Lugão, Patrícia; Senderowitz, Stephanie (2008)

• Título: A importância do método magnetotelúrico na exploração das bacias terrestres brasileiras

• Editora: Strataimage Consultoria Ltda. / SBGf

• Tipo: Artigo técnico

• Apresenta aplicações do MT em projetos da ANP nas bacias do Amazonas, Parecis e Paraná, com foco em imageamento profundo e baixo impacto ambiental.

🔹 3. Uchoa, Elenilton B.; Magini, Christiano C. B.; Silva, Nilton C. V. et al. (2021)

• Título: Diretrizes para aquisição e processamento de dados geofísicos magnetotelúricos: o caso do fragmento cratônico São Luís/MA

• Fonte: Anuário do Instituto de Geociências – UFRJ

• Volume/Páginas: v. 44, p. 1–15

• Guia prático para aquisição, filtragem e modelagem de dados MT em ambiente cratônico, com foco em formação de equipes e divulgação científica.

🔹 4. Vozoff, Keeva (1972)

• Título: The Magnetotelluric Method in the Exploration of Sedimentary Basins

• Editora: Geophysics Journal

• Artigo clássico que fundamenta o uso do MT em bacias sedimentares profundas, justificando sua eficiência em áreas onde a sísmica convencional falha.

🔹 5. Simpson, F.; Bahr, K. (2005)

• Título: Practical Magnetotellurics

• Editora: Cambridge University Press

• Páginas: 270 páginas

• Obra internacional amplamente usada em cursos de pós-graduação, com foco em aquisição, processamento, inversão e interpretação de dados MT.

Essas referências cobrem desde os fundamentos físicos (equações de Maxwell), instrumentação e aquisição, até aplicações em hidrocarbonetos, geotermia e tectônica profunda.

Método Geofísico Sísmica de Refração/Reflexão

A sísmica de refração e reflexão é baseada na propagação de ondas sísmicas geradas artificialmente (por impacto, explosivos ou vibradores) e registradas por sensores (geofones). A forma como essas ondas se propagam, refratam ou refletem nas interfaces geológicas permite inferir a estrutura, espessura e propriedades físicas das camadas subterrâneas.

Aplicabilidades

• Engenharia civil: Avaliação de fundações, mapeamento de rochas e solos, estudos sísmicos urbanos.

• Exploração de petróleo e gás: Identificação de estruturas geológicas favoráveis à acumulação de hidrocarbonetos.

• Geotecnia: Delimitação de interfaces entre camadas, zonas de alteração ou fraturas.

• Arqueologia e meio ambiente: Detecção de estruturas enterradas e avaliação de contaminações.

Arranjos e Configurações

• Sísmica de Refração: Geofones dispostos em linha; fonte sísmica em uma das extremidades. Ideal para identificar camadas com velocidades crescentes.

• Sísmica de Reflexão: Geofones distribuídos ao longo do perfil; fonte centralizada ou móvel. Capta ondas refletidas em interfaces profundas.

• Ensaios especiais: Cross-hole, Down-hole e MASW para investigações locais e modulação de velocidades.

Resultados Esperados

• Sismogramas e tempos de chegada: Usados para calcular velocidades sísmicas e profundidades.

• Modelos 1D, 2D ou 3D: Representam interfaces geológicas, falhas, cavidades ou zonas saturadas.

• Seções sísmicas: Imagens detalhadas do subsolo, com resolução vertical e lateral.

Vantagens

• Alta resolução vertical (especialmente na reflexão).

• Boa penetração em profundidade, dependendo da fonte.

• Método consagrado, com ampla base teórica e software de interpretação.

• Aplicável em diversos tipos de terreno e escala de projeto.

Desafios

• Sensível a ruído ambiental e vibrações superficiais.

• Necessidade de boa acoplagem dos sensores ao solo.

• Interpretação complexa em terrenos heterogêneos ou com velocidades decrescentes.

• Custo e logística mais elevados em comparação a métodos elétricos ou EM.

Esse método é um dos pilares da geofísica aplicada, especialmente em projetos de infraestrutura, energia e recursos naturais.

📚 Bibliografias indicada sobre o Método Sísmica de Refração e Reflexão:

🔹 1. Sheriff, R. E.; Geldart, L. P. (1995)

• Título: Exploration Seismology

• Editora: Cambridge University Press

• Edição/Páginas: 2ª edição, 592 páginas

• Obra clássica que cobre teoria, aquisição, processamento e interpretação da sísmica de reflexão e refração. Muito usada em cursos de geofísica aplicada.

🔹 2. Telford, W. M.; Geldart, L. P.; Sheriff, R. E. (1990)

• Título: Applied Geophysics

• Editora: Cambridge University Press

• Edição/Páginas: 2ª edição, 770 páginas

• Abrange diversos métodos geofísicos, com capítulos detalhados sobre sísmica de refração e reflexão, incluindo equações, arranjos e exemplos práticos.

🔹 3. Neves, S.; Borges, J. F.; Caldeira, B. et al. (2014)

• Título: Aspectos sobre os métodos de refração sísmica

• Editora: Geonovas – Associação Portuguesa de Geólogos

• Volume/Páginas: v. 28, p. 79–92

• Artigo técnico que discute métodos como intercept time, Plus-Minus, GRM e tomografia sísmica, com aplicações em engenharia civil, petróleo e arqueologia.

🔹 4. Assaad, F. A. (2009)

• Título: Field Methods for Geologists and Hydrogeologists

• Editora: Springer (tradução técnica disponível em português em algumas universidades)

• Páginas: 377 páginas

• Inclui técnicas de aquisição sísmica em campo, com foco em refração e reflexão para estudos ambientais e geotécnicos.

🔹 5. Lavergne, M. (1989)

• Título: Seismic Reflection and Refraction Methods

• Fonte: Citado em revisões técnicas sobre escorregamentos e interfaces geológicas

• Referência clássica para entender a física da propagação de ondas sísmicas e sua aplicação em prospecção profunda. Referência clássica traduzida e utilizada em estudos brasileiros.

Métodos de Prospecção Geofísica em Furos de Sondagem (Downhole)

A prospecção geofísica em furos de sondagem — conhecida como downhole geophysics ou perfilagem geofísica — é uma técnica avançada que permite investigar diretamente o entorno de um furo perfurado, ampliando a resolução vertical e a precisão na caracterização de corpos mineralizados. Esses métodos são especialmente úteis em estágios intermediários e avançados da exploração mineral.

Principais Métodos Downhole

1. Eletro-resistividade em Furo

• Como funciona: Mede a resistividade elétrica das formações ao redor do furo usando eletrodos inseridos no interior do furo.

• Aplicações:

  • Identificação de zonas condutivas (ex: sulfetos, argilas).

  • Delimitação de contatos litológicos e zonas de alteração.

• Produtos gerados:

• Perfis verticais de resistividade.

• Modelos 2D/3D de distribuição elétrica.

2. Polarização Induzida (IP) em Furo

• Como funciona: Aplica corrente elétrica e mede a resposta retardada (cargabilidade) das rochas.

• Aplicações:

  • Detecção de sulfetos disseminados.

  • Avaliação da mineralização em profundidade.

• Produtos gerados:

• Perfis de cargabilidade.

• Mapas de anomalias IP integrados com dados de sondagem.

3. Métodos Eletromagnéticos (EM) em Furo

• Como funciona: Utiliza transmissores e receptores para medir a resposta eletromagnética das formações ao redor do furo.

• Tipos:

  • TDEM (Transient EM): Mede a resposta do campo EM após desligamento do pulso.

  • FDEM (Frequency Domain EM): Mede a resposta em diferentes frequências.

• Aplicações:

  • Mapeamento de condutores profundos.

  • Delimitação de veios mineralizados e zonas de alteração.

• Produtos gerados:

• Perfis de condutividade.

• Modelos interpretativos com software como Maxwell, que simula corpos condutivos em 3D.

Produtos e Resultados Possíveis

Perfis Geofísicos: Gráficos verticais de resistividade, cargabilidade ou condutividade.

Mapas Integrados: Sobreposição de dados geofísicos com litologia e teores de sondagem.

Modelos Maxwell: Modelos 3D simulados de corpos condutivos com base em dados EM.

Modelos de Bloco: Integração com software de modelagem geológica para estimativa de recursos.

Aplicações na Exploração Mineral

• Delimitação de corpos mineralizados com alta precisão.

• Planejamento de sondagens adicionais com base em anomalias detectadas.

• Modelagem de depósitos em ambientes complexos (ex: sulfetos maciços, veios condutivos).

• Integração com dados de superfície para gerar modelos geológicos completos.

Esses métodos são especialmente valiosos em depósitos de metais base (Cu, Zn, Pb), ouro associado a sulfetos, e sistemas VMS ou IOCG.

📚 Bibliografias Recomendadas – Downhole Geophysics / Perfilagem Geofísica:

🔹 1. Santos, Amadeu Paiva (1973)

• Título: Perfilagem Geofísica em Furos de Sondagem

• Editora: CPRM – Serviço Geológico do Brasil

• Tipo: Relatório Técnico

• Uma das primeiras obras brasileiras sobre perfilagem geofísica. Apresenta os princípios de aquisição de dados em furos, tipos de sensores e aplicações em mapeamento geológico e hidrogeológico.

🔹 2. Ferreira, Calvin Cesar (2021)

• Título: Perfilagem Geofísica em Furos de Sonda no Entorno de Cavidades Ferríferas, Carajás–PA

• Instituição: Universidade Federal do Rio de Janeiro (UFRJ)

• Tipo: Trabalho de Conclusão de Curso (Graduação)

• Aplicação prática da perfilagem geofísica em ambiente ferrífero, com foco em estabilidade litoestrutural e integração com métodos eletromagnéticos e elétricos.

🔹 3. Keys, W. S. (1990)

• Título: Borehole Geophysics Applied to Groundwater Investigations

• Editora: U.S. Geological Survey – Techniques of Water-Resources Investigations

• Volume/Páginas: Book 2, Chapter E2, 150 páginas

• Obra clássica internacional que detalha os métodos de perfilagem em poços, incluindo resistividade, gama natural, sônico e indução. Muito usada em hidrogeologia e engenharia.

🔹 4. Asquith, G.; Krygowski, D. (2004)

• Título: Basic Well Log Analysis

• Editora: American Association of Petroleum Geologists (AAPG)

• Edição/Páginas: 2ª edição, 244 páginas

• Foco em interpretação de perfis geofísicos em poços de petróleo. Aborda resistividade, densidade, porosidade e perfis combinados.

Essas referências cobrem desde a aquisição e interpretação de dados em furos até aplicações em ambientes complexos como cavernas naturais, aquíferos fraturados e zonas mineralizadas.

Métodos Geofísicos Hole-to-Hole (Furo a Furo) na Exploração Mineral

Os métodos geofísicos hole-to-hole, ou furo a furo, consistem em realizar medições entre dois ou mais furos de sondagem simultaneamente. Diferente dos métodos convencionais que investigam o entorno de um único furo (downhole), essa técnica permite a análise direta da resposta geofísica entre furos, oferecendo maior resolução lateral e melhor caracterização de corpos mineralizados.

Principais Métodos Aplicáveis

1. Eletrorresistividade Hole-to-Hole

• Como funciona: Eletrodos são posicionados em dois furos distintos, e a corrente elétrica é aplicada entre eles.

• Objetivo: Medir a resistividade do meio entre os furos.

• Aplicações:

• Delimitação de zonas condutivas (ex: sulfetos, argilas).

• Mapeamento de estruturas geológicas entre furos.

2. Polarização Induzida (IP) Hole-to-Hole

• Como funciona: Semelhante à eletrorresistividade, mas mede a resposta de cargabilidade entre os furos.

• Objetivo: Detectar sulfetos disseminados ou zonas de alteração.

• Aplicações:

• Avaliação da continuidade lateral de mineralizações.

• Identificação de halos de alteração.

3. Métodos Eletromagnéticos (EM) Hole-to-Hole

• Como funciona: Um transmissor EM é colocado em um furo e o(s) receptor(es) em outro(s), medindo a resposta do campo eletromagnético entre eles.

• Objetivo: Detectar condutores entre os furos com alta resolução.

• Aplicações:

• Mapeamento de veios condutivos.

• Delimitação de corpos de sulfetos maciços.

• Modelagem com softwares como Maxwell ou EMIT.

4. Sísmica Cross-Hole

• Como funciona: Uma fonte sísmica é ativada em um furo e os receptores registram as ondas em outro furo.

• Objetivo: Medir velocidades sísmicas e propriedades elásticas do meio.

• Aplicações:

• Caracterização geomecânica.

• Mapeamento de interfaces litológicas.

Produtos e Resultados Gerados

• Perfis geofísicos entre furos: Resistividade, cargabilidade, condutividade ou velocidade sísmica.

• Modelos 2D/3D: Representações espaciais da resposta geofísica entre os furos.

• Modelos interpretativos: Simulações de corpos condutivos com softwares especializados.

• Mapas de continuidade lateral: Integração com dados de sondagem e geologia.

Vantagens da Técnica do Hole-to-Hole

• Alta resolução lateral entre furos.

• Excelente para validar continuidade de mineralizações.

• Reduz ambiguidade interpretativa em ambientes complexos.

• Permite modelagem mais precisa de corpos mineralizados.

Desafios e Limitações

• Requer furos abertos e acessíveis numa mesma área e bem posicionados.

• Maior complexidade logística e tempo de aquisição.

• Sensibilidade a ruídos e interferências entre furos.

• Necessidade de equipamentos especializados e sincronizados.

Essa técnica é especialmente útil em depósitos de sulfetos maciços, veios condutivos e ambientes com forte contraste condutivo entre unidades geológicas.

📚 Bibliografias Recomendadas – prospecção geofísica hole-to-hole (furo a furo)

🔹 1. Mota, Rogério Paulo Vigário (2006)

• Título: Metodologias de Prospecção Geofísica Aplicadas a Problemas Ambientais e Geotécnicos

• Instituição: Universidade de Lisboa – Tese de Doutorado

• Páginas: ~200 páginas

• Apresenta aplicação conjunta de métodos elétricos e sísmicos em ambientes com múltiplos furos, incluindo tomografia elétrica 3D e sísmica cross-hole para avaliação de aterros e cavidades subterrâneas.

🔹 2. Gouvêa Luiz, José (2013)

• Título: Geofísica na Prospecção Mineral: Guia para Aplicação

• Editora: SBGf – Sociedade Brasileira de Geofísica

• Páginas: 108 páginas

• Embora voltado à prospecção mineral, o autor discute arranjos com múltiplos furos e integração de dados geoelétricos e eletromagnéticos para modelagem tridimensional.

Considerar também as Recomendações Bibliográficas 1 e 3 da seção anterior (Downhole Geophysics) para essa seção.

Método Geofísico: Aeromagnetometria

Método Geofísico: Aeromagnetometria

A aeromagnetometria é um método geofísico passivo que consiste na medição da intensidade do campo magnético terrestre por meio de sensores (magnetômetros) embarcados em aeronaves. O objetivo é detectar anomalias magnéticas causadas por variações na suscetibilidade magnética das rochas, permitindo também inferir estruturas geológicas ocultas.

Aplicabilidades

• Prospecção mineral: Identificação de corpos ricos em ferro, máficos, ultramáficos, sulfetos e estruturas favoráveis à mineralização.

• Mapeamento geológico regional: Delimitação de lineamentos, falhas, domínios litológicos e estruturas tectônicas.

• Alteração Hidrotermal e hidrogeologia: Reconhecimento de zonas de alteração hidrotermal (desmagnetização) e interfaces geológicas.

• Arqueologia e meio ambiente: Detecção de estruturas enterradas e resíduos metálicos em larga escala.

Design de Voos

• Padrão em grade (grid): Linhas de voo paralelas com espaçamento regular (ex.: 250 m a 500 m), cruzadas por linhas de controle perpendiculares (em geral 10% das linhas de voo).

• Altitude constante (Avião - asa fixa): Normalmente entre 100 m e 150 m do solo, para minimizar variações de campo magnético induzidas por topografia.

• Altitude variável contornando o relevo (drape): Normalmente entre 30 m e 100 m do solo, comumente 50m acima do relevo, para maximizar a acurácia e a resolução.

• Correção de campo magnético: Uso de base magnética terrestre para eliminar variações temporais (diurnas e solares).

Resultados Esperados

• Mapas de anomalias magnéticas: Representam variações locais do campo magnético total.

• Mapas de derivadas horizontais e verticais: Realçam limites de corpos geológicos e estruturas.

• Modelos 2D/3D de suscetibilidade magnética: Permitem inferir profundidade, forma e extensão de corpos causadores (MVI, Inversão)

• Integração com gamaespectrometria e gravimetria: Para interpretação geológica mais robusta.

Vantagens

• Cobertura rápida de grandes áreas com alta densidade de dados.

• Baixo impacto ambiental, por ser método remoto.

• Alta sensibilidade a estruturas enterradas, mesmo sob cobertura espessa.

• Ideal para áreas inacessíveis ou de difícil logística terrestre.

Desafios

• Interferência magnética da aeronave e equipamentos exige calibração rigorosa.

• Dependência de correções temporais do campo magnético (atividade solar, tempestades magnéticas).

• Interpretação indireta: Requer modelagem matemática e integração com dados geológicos.

• Menor resolução vertical comparado a métodos de perfilagem direta.

Esse método é amplamente utilizado pelo Serviço Geológico do Brasil (CPRM) em levantamentos sistemáticos, como os projetos MIIGG e PICAM, que visam acelerar o conhecimento geológico nacional com base em dados aerogeofísicos.

📚 Bibliografias Recomendadas – Aeromagnetometria

🔹 1. Hinze, William J.; Von Frese, Ralph R. B.; Saad, A. H. (2013)

• Título: Gravity and Magnetic Exploration: Principles, Practices, and Applications

• Editora: Cambridge University Press

• Páginas: 512 páginas

• Obra internacional abrangente que cobre os fundamentos da prospecção magnética, incluindo aeromagnetometria, com foco em aplicações geológicas e minerais.

🔹 2. Reeves, Colin (2005)

• Título: Aeromagnetic Surveys: Principles, Practice and Interpretation

• Editora: Geosoft Inc. / Earthworks

• Páginas: 155 páginas

• Guia técnico amplamente utilizado em levantamentos aerogeofísicos. Aborda desde o design de voo até o processamento e interpretação de dados magnéticos.

🔹 3. CPRM – Serviço Geológico do Brasil (2010)

• Título: Projeto Aerogeofísico Brasil – Manual de Processamento de Dados Magnetométricos

• Editora: CPRM

• Páginas: ~80 páginas

• Manual técnico nacional que detalha os procedimentos de correção, filtragem e interpolação de dados aeromagnéticos adquiridos em levantamentos sistemáticos.

🔹 4. CPRM – Serviço Geológico do Brasil (2014)

• Título: Relatório Técnico de Aeromagnetometria e Gamaespectrometria – Projeto MIIGG

• Editora: CPRM

• Páginas: Variável por volume

• Relatórios aplicados que mostram resultados reais de levantamentos aerogeofísicos em diversas regiões do Brasil, com mapas, seções e interpretações geológicas.

🔹 5. Silva, J. B. C.; Barbosa, V. C. F. (2006)

• Título: Modelagem e Interpretação de Dados Magnéticos

• Editora: SBGf – Sociedade Brasileira de Geofísica

• Páginas: 112 páginas

• Livro técnico nacional que trata da modelagem direta e inversa de dados magnéticos, com aplicações em aeromagnetometria e integração com dados geológicos.

É possível realizar múltiplos levantamentos geofísicos em um único voo — seja com avião ou helicóptero — pode ser uma estratégia eficiente, mas exige planejamento técnico rigoroso. Vamos destrinchar isso:

Vantagens de combinar levantamentos em um só voo

• Eficiência logística: Reduz o número de voos necessários, economizando tempo e recursos operacionais.

• Menor custo por área: Compartilhar custos de mobilização, combustível e equipe entre diferentes tipos de levantamento (como magnético, gamaespectrométrico e/ou eletromagnético).

• Cobertura integrada: Permite a coleta simultânea de dados complementares, favorecendo uma interpretação geológica mais robusta.

• Menor impacto ambiental: Menos voos significam menos emissão de carbono e menor perturbação em áreas sensíveis.

• Aproveitamento de janelas climáticas: Em regiões com clima instável, otimizar o tempo de voo é crucial para garantir a coleta de dados antes de mudanças meteorológicas.

Desafios técnicos e operacionais

• Integração de sensores: Equipamentos diferentes podem ter requisitos distintos de altura, velocidade e sensibilidade. Conciliar isso pode comprometer a qualidade de algum dos dados.

• Processamento complexo: Dados de múltiplos sensores exigem calibração cruzada e processamento mais sofisticado para evitar interferências.

• Planejamento de rotas: A malha de voo precisa ser desenhada para atender aos requisitos de todos os métodos, o que pode limitar a otimização de cada levantamento individual.

• Carga útil e estabilidade: Helicópteros e aviões têm limites de peso e espaço. Equipar múltiplos sensores pode afetar a estabilidade da aeronave.

• Risco de falhas múltiplas: Se houver problema técnico durante o voo, pode comprometer todos os levantamentos simultâneos, gerando retrabalho.

Exemplo prático

Imagine um voo sobre uma área de interesse mineral na Amazônia. Um levantamento magnético pode mapear estruturas profundas, enquanto o gamaespectrométrico identifica variações na composição superficial. Realizar ambos no mesmo voo acelera a geração de modelos geológicos, mas exige que a altitude e velocidade da aeronave sejam compatíveis com os dois sensores — o que nem sempre é trivial.

Método Geofísico: Gamaespectrometria Aérea

Método Geofísico: Gamaespectrometria Aérea

A gamaespectrometria aérea é um método geofísico passivo que mede a radiação gama natural emitida por elementos radioativos presentes nas rochas e solos — principalmente potássio (K), urânio (U) e tório (Th). Os sensores embarcados em aeronaves detectam essa radiação, permitindo mapear variações litológicas, zonas de alteração e processos superficiais.

Aplicabilidades

• Cartografia geológica: Delimitação de unidades litológicas e zonas de alteração hidrotermal.

• Prospecção mineral: Identificação de áreas com enriquecimento em K, U ou Th, associadas a mineralizações.

• Meio ambiente: Avaliação de solos contaminados ou áreas com radioatividade natural elevada.

• Agronomia e solos: Mapeamento de tipos de solo e cobertura intempérica.

• Alteração Hidrotermal e tectônica: Reconhecimento de zonas alteradas por fluidos hidrotermais , de intrusões ígneas e estruturas geológicas superficiais.

Design de Voos

• Linhas de voo principais: Orientadas geralmente N–S (mas podendo ser E-W), com espaçamento entre 250 m e 500 m para aviões e espaçamento entre 50 m e 100 m para helicóptero.

• Linhas de controle (Tie lines): Perpendiculares às principais, para correção de deriva instrumental, geralmente igual a 10% das linhas de voo.

• Altitude de voo: Geralmente entre 100 m e 150 m para aviões; entre 30 m e 60 m para helicópteros.

• Correções aplicadas: Altitude, efeito cósmico, radiação de fundo, e atenuação atmosférica.

Resultados Esperados

• Mapas de concentração de K, U e Th: Expressos em % (K) e ppm (eU, eTh).

• Mapas de contagem total: Indicam variações gerais de radioatividade.

• Mapas ternários e razão U/Th: Auxiliam na interpretação de processos geológicos e mineralizações.

• Integração com magnetometria e topografia: Para interpretação geológica mais robusta.

Vantagens

• Alta resolução lateral, especialmente com helicóptero.

• Cobertura rápida e uniforme, ideal para grandes áreas.

• Método não invasivo, com baixo impacto ambiental.

• Sensível a alterações superficiais, como intemperismo e mineralizações.

Desafios

• Sensível à cobertura vegetal e umidade do solo, que afetam a radiação detectada.

• Necessidade de correções complexas para altitude, fundo cósmico e radiação de base.

• Interpretação indireta, exige integração com dados geológicos e outros métodos.

• Custo elevado principalmente em levantamentos detalhados com helicóptero.

Esse método tem sido amplamente utilizado pelo Serviço Geológico do Brasil (SGB/CPRM) para mapeamento sistemático do território nacional, contribuindo significativamente para o avanço da cartografia geológica e da prospecção mineral.

📚 Bibliografias indicada – Gamaespectrometria Aérea

🔹 1. Ferreira, F. J. F.; Weihermann, D.; Barão, L. M.; Fedalto, L. M.; Castro, L. M.; Stevanato, R. (2014)

• Título: Gamaespectrometria Aérea e sua Aplicação na Cartografia Geológica

• Fonte: Capítulo 9 do livro Geofísica Aplicada à Geologia

• Editora: Universidade Federal do Paraná (UFPR)

• Páginas: ~30 páginas

• Obra nacional que detalha os princípios da gamaespectrometria aérea, os principais radioelementos (K, U, Th), correções aplicadas e exemplos de aplicação em mapeamento geológico.

Acesso ao capítulo via ResearchGate

🔹 2. Ribeiro, V. B.; Mantovani, M. S. M.; Louro, V. H. A. (2013)

• Título: Aerogamaespectrometria e suas Aplicações no Mapeamento Geológico

• Fonte: Revista Terræ Didatica

• Volume/Páginas: v. 10, n. 1, p. 29–51

• Artigo técnico que apresenta os fundamentos da aerogamaespectrometria, correções de dados, interpretação radiométrica e estudos de caso em complexos ígneos brasileiros.

Artigo completo da Unicamp

🔹 3. Santos, A. C. L.; Meneses, P. T. L.; Nascimento, C. T. C. (2008)

• Título: Gamaespectrometria Aérea Integrada a Imagem SRTM para Estudos Agrícolas

• Fonte: X Simpósio Brasileiro de Sensoriamento Remoto

• Páginas: p. 443–450

• Apresenta aplicação da gamaespectrometria aérea em estudos ambientais e agrícolas, com integração a dados topográficos e análise de contaminação por fertilizantes.

Essas referências são ideais para quem busca entender desde os fundamentos físicos da radiação gama até aplicações práticas em cartografia, prospecção mineral e meio ambiente.

Método Geofísico: Aerogravimetria

A aerogravimetria é um método geofísico passivo que mede variações do campo gravitacional terrestre a partir de sensores embarcados em aeronaves. Essas variações refletem diferenças na densidade das rochas e estruturas do subsolo, permitindo inferir modelos geológicos profundos em áreas extensas e de difícil acesso.

Aplicabilidades

• Exploração de petróleo e gás: Identificação de bacias sedimentares e estruturas favoráveis à acumulação de hidrocarbonetos.

• Prospecção mineral: Mapeamento de intrusões ígneas, zonas de falha e domos salinos.

• Geodinâmica e tectônica: Estudo de grandes estruturas crustais e limites de placas.

• Geodésia e modelagem altimétrica: Apoio à definição de modelos geoidais e altitudes físicas.

• Planejamento territorial: Avaliação de subsuperfície em áreas remotas como florestas, desertos e regiões costeiras.

Design de Voos

• Linhas de voo principais: Orientadas geralmente N–S, com espaçamento entre 500 m e 2.000 m, dependendo da escala do levantamento.

• Linhas de controle: Perpendiculares às principais, para correção de deriva instrumental.

• Altitude de voo: Entre 150 m e 300 m para aviões; entre 80 m e 150 m para helicópteros.

• Sistema embarcado: Gravímetro relativo acoplado a sistema inercial (INS) e GPS diferencial, para separar acelerações gravitacionais das cinemáticas.

Resultados Esperados

• Mapas de anomalias gravimétricas: Representam variações locais do campo de gravidade.

• Modelos 2D/3D de densidade: Permitem inferir profundidade, forma e extensão de corpos geológicos.

• Integração com dados sísmicos e magnéticos: Para interpretação geológica mais robusta.

• Modelos geoidais e altimétricos: Aplicáveis em geodésia e engenharia civil.

Vantagens

• Cobertura rápida de grandes áreas, especialmente com avião.

• Alta sensibilidade a estruturas profundas, como bacias e domos salinos.

• Método não invasivo, com baixo impacto ambiental.

• Ideal para regiões remotas ou de difícil acesso, como a Amazônia.

Desafios

• Sensível a movimentos da aeronave, exigindo correções cinemáticas precisas.

• Necessidade de calibração rigorosa dos sensores e sistemas inerciais.

• Interpretação indireta, exige integração com dados geológicos e outros métodos.

• Custo elevado, especialmente em levantamentos detalhados com helicóptero.

📚 Bibliografias recomenda – Aerogravimetria

🔹 1. Lucas de Jesus, Ruy Melgaço (2019)

• Título: Potencialidade do uso, para aplicações geodésicas, de levantamentos aerogeofísicos nos estados do Pará e Amapá

• Instituição: Universidade Federal do Paraná (UFPR)

• Tipo: Dissertação de Mestrado

• Páginas: 58–67

• Estudo nacional que aborda os fundamentos da aerogravimetria, desafios operacionais, correções cinemáticas e aplicações em modelagem geoidal e geodinâmica regional.

🔹 2. Forsberg, René; Olesen, Arne V. (2002)

• Título: Airborne Gravity Surveying Using GPS and Inertial Navigation Systems

• Fonte: Proceedings of the International Symposium on Gravity, Geoid and Geodynamics

• Editora: International Association of Geodesy

• Obra técnica que detalha o uso de gravímetros embarcados com sistemas GPS/INS, incluindo precisão, correções e aplicações em modelos globais do geopotencial.

🔹 3. LaCoste, L. J. B. (1967)

• Título: Airborne Gravimetry

• Fonte: Journal of Geophysical Research

• Volume/Páginas: Vol. 72, p. 2455–2460

• Um dos primeiros trabalhos sobre aerogravimetria, descrevendo os princípios físicos e os desafios de medições em plataformas móveis.

🔹 4. Torge, Wolfgang (1989)

• Título: Gravimetry

• Editora: Walter de Gruyter

• Páginas: 465 páginas

• Livro clássico que cobre os fundamentos da gravimetria terrestre e embarcada, incluindo precisão, instrumentação e aplicações geodésicas.

Essas obras são ideais para quem deseja compreender desde os princípios físicos da gravidade até a aplicação prática da aerogravimetria em mapeamento geológico, geodésia e prospecção de recursos naturais.

✈️

✈️

🚁

Método Geofísico: Eletromagnético Aéreo (com Helicóptero)

A eletromagnetometria aérea é um método ativo que utiliza campos eletromagnéticos gerados por transmissores embarcados para investigar a condutividade elétrica do subsolo. Em levantamentos com helicóptero, o sistema EM é geralmente suspenso por um cabo (sling), permitindo maior proximidade ao solo e melhor qualidade de dados.

Aplicabilidades

• Prospecção mineral: Detecção de sulfetos maciços, grafita, argilas condutivas e zonas de alteração hidrotermal.

• Hidrogeologia: Mapeamento de aquíferos, zonas saturadas e interfaces entre solos condutivos e resistivos.

• Geotecnia e engenharia civil: Identificação de cavidades, zonas de fratura e estruturas enterradas.

• Meio ambiente: Delimitação de plumas de contaminação e resíduos metálicos.

• Geologia estrutural: Mapeamento de falhas, contatos litológicos e zonas de cisalhamento.

Design de Voos com Helicóptero

• Linhas principais: Orientadas geralmente N–S ou conforme a geologia local, com espaçamento entre 100 m e 300 m.

• Linhas de controle (Tie lines): Perpendiculares às principais, para verificação de consistência dos dados, geralmente equivalem a 10% das linhas de voo.

• Altitude de voo: Normalmente entre 30 m e 60 m do solo, com o sistema EM suspenso a cerca de 30 m abaixo do helicóptero.

• Velocidade de voo: Reduzida (60–80 km/h) para garantir estabilidade e qualidade de aquisição.

Design de Antenas e Sistemas EM

• Transmissor: Laço condutor (loop) suspenso por cabo, que gera o campo eletromagnético primário.

• Receptor: Conjunto de bobinas ou sensores montados no mesmo laço ou em estrutura separada, que mede o campo secundário induzido no subsolo.

• Configurações comuns:

• FDEM (Frequency-Domain EM): Utiliza múltiplas frequências para sondar diferentes profundidades.

• TDEM (Time-Domain EM): Emite pulsos e analisa a resposta transiente do subsolo.

• Sistemas tipo sling: Como o HeliTEM, VTEM ou AEM MobileMT, que oferecem alta resolução e penetração.

Resultados Esperados

• Mapas de condutividade aparente: Representam variações laterais e verticais da condutividade elétrica.

• Seções eletromagnéticas: Imagens da subsuperfície com destaque para zonas condutivas.

• Modelos 1D, 2D ou 3D: Permitem inferir profundidade, forma e extensão de corpos condutores.

• Integração com magnetometria e gamaespectrometria: Para interpretação geológica mais robusta.

Vantagens

• Alta resolução vertical e lateral, devido à baixa altitude e proximidade ao solo.

• Sensibilidade a materiais condutores, como sulfetos e zonas saturadas.

• Flexibilidade operacional, ideal para terrenos acidentados, florestas e áreas urbanas.

• Cobertura eficiente de áreas médias a grandes, com aquisição contínua e rápida.

Desafios

• Interferência eletromagnética da aeronave, exigindo sistemas suspensos e blindagem adequada.

• Dependência de estabilidade de voo, especialmente em condições climáticas adversas.

• Custo elevado, tanto pela operação do helicóptero quanto pela complexidade dos sistemas.

• Interpretação indireta, requer modelagem matemática e integração com dados geológicos.

📚 Bibliografias Recomendada – Levantamentos Eletromagnéticos Aéreo com Helicóptero

🔹 1. Dias, Carlos A. (2017)

• Título: Método Geofísico Eletromagnético a Multifrequência: Um Invento Brasileiro

• Editora: SBGf – Sociedade Brasileira de Geofísica

• Páginas: 313 páginas

• Obra nacional que apresenta o desenvolvimento e aplicação de sistemas EM multifrequência, com destaque para configurações aéreas e uso de helicópteros em ambientes complexos.

🔹 2. Smith, R. S.; Annan, A. P. (1998)

• Título: Recent Advances in Helicopter Electromagnetic (HEM) Systems

• Fonte: Journal of Applied Geophysics

• Volume/Páginas: Vol. 38, p. 279–298

• Artigo técnico que discute melhorias em sistemas HEM, incluindo instrumentação, correções de voo e inversão de dados em ambientes condutivos.

🔹 3. Huang, H. (2005)

• Título: Airborne Electromagnetic Methods — Applications and Advances

• Fonte: Surveys in Geophysics

• Volume/Páginas: Vol. 26, p. 663–699

• Revisão abrangente sobre métodos EM aéreos, com foco em sistemas suspensos por helicóptero, incluindo TDEM e FDEM, além de aplicações em hidrogeologia e mineração.

🔹 4. SBGf – Sociedade Brasileira de Geofísica (2018)

• Título: Livros Técnicos em Geofísica Aplicada

• Editora: SBGf

• A SBGf disponibiliza diversos títulos digitais voltados à geofísica aplicada, incluindo métodos eletromagnéticos. O acesso é exclusivo para associados, mas os livros podem ser adquiridos com desconto.

Modelos de Maxwell na Eletromagnetometria Aérea

As Equações de Maxwell são um conjunto de quatro equações diferenciais que governam a propagação de campos eletromagnéticos. No contexto geofísico, elas são adaptadas para descrever como os campos induzidos interagem com o subsolo condutivo. Os modelos derivados dessas equações permitem simular e interpretar os dados obtidos por sistemas EM aéreos.

🔹 1. Modelo de Indução Eletromagnética

🔹 2. Modelo de Campo Transiente (TDEM)

🔹 3. Modelo de Frequência Dominada (FDEM)

🔹 4. Modelo de Corrente de Deslocamento

🔹 5. Modelos Numéricos Inversos (baseados em Maxwell)

Por que isso importa?

A fidelidade dos modelos baseados nas equações de Maxwell é o que permite transformar os dados brutos de campo — como curvas de decaimento ou amplitudes de resposta — em imagens geológicas confiáveis. Sem essa base teórica, a interpretação seria puramente empírica e muito menos precisa.

Softwares que aplicam modelos de Maxwell em EM aéreo:

🔹 Maxwell (da EMIT/CGG)

• Tipo: Modelagem e inversão eletromagnética 1D e 3D

• Aplicações: Processamento de dados de sistemas como VTEM, HELITEM, DIGHEM

• Recursos: Simulação direta, inversão 1D, visualização de seções e mapas de condutividade

• Base teórica: Soluções numéricas das equações de Maxwell para meios estratificados

🔹 Aarhus Workbench (Aarhus Geosoftware)

• Tipo: Plataforma avançada para inversão de dados EM

• Aplicações: SkyTEM, TEMFAST, e outros sistemas TDEM

• Recursos: Inversão 1D, 2D e 3D com controle geológico, integração com dados sísmicos e geológicos

• Base teórica: Modelos de Maxwell com discretização por elementos finitos

🔹 EMFlow (Fugro/Geoscience Australia)

• Tipo: Processamento e inversão de dados EM

• Aplicações: Sistemas FDEM e TDEM, especialmente Resolve e TEMPEST

• Recursos: Correção de voo, inversão 1D, visualização de seções e mapas

• Base teórica: Equações de Maxwell aplicadas a meios homogêneos e estratificados

🔹 Utem3D / Inversion Software (UBC Geophysical Inversion Facility)

• Tipo: Inversão 3D eletromagnética

• Aplicações: Dados de campo terrestre e aéreo

• Recursos: Modelagem direta e inversa com malhas 3D, ideal para ambientes complexos

• Base teórica: Soluções completas das equações de Maxwell em domínios discretizados

Essas ferramentas são recomendadas para transformar os dados brutos em modelos geológicos confiáveis, permitindo identificar zonas condutivas, estimar profundidades e orientar campanhas de sondagem ou perfuração.

Método Geofísico: Aero-magnetometria com Drone

A magnetometria com drone é uma técnica geofísica passiva que mede variações no campo magnético terrestre por meio de sensores embarcados em veículos aéreos não tripulados (VANTs). Essa abordagem permite detectar anomalias magnéticas associadas a estruturas geológicas, mineralizações e objetos enterrados, com alta resolução e baixo custo operacional.

Aplicabilidades

• Prospecção mineral: Identificação de depósitos de ferro, níquel, cobre e ouro (associado a minerais magnéticos como pirrotita e magnetita).

• Mapeamento geológico: Delimitação de falhas, intrusões ígneas, contatos litológicos e estruturas tectônicas.

• Arqueologia e meio ambiente: Detecção de estruturas enterradas, resíduos metálicos e áreas contaminadas.

• Geotecnia e engenharia: Localização de tubulações, cabos subterrâneos e objetos ferrosos em subsuperfície.

• Monitoramento territorial: Inspeção de áreas de difícil acesso, como florestas densas, encostas e zonas urbanas.

Design de Voos

• Linhas de voo principais: Orientadas conforme a geologia local (ex.: N–S ou E–W), geralmente com espaçamento entre 10 m e 50 m.

• Altitude de voo: Baixa — geralmente entre 5 m e 30 m do solo — para maximizar a resolução dos dados.

• Velocidade de voo: Controlada (3–10 m/s), garantindo estabilidade e precisão na aquisição.

• Cobertura: Ideal para áreas pequenas a médias (até centenas de hectares por dia), com alta densidade de dados.

Sensores

• Magnetômetros de campo total (proton precession ou Overhauser): Medem a intensidade total do campo magnético.

• Magnetômetros vetoriais (fluxgate triaxial): Medem as componentes X, Y e Z do campo magnético, permitindo maior detalhamento.

• Montagem: O sensor é geralmente instalado em uma haste abaixo do drone, afastado dos motores e componentes eletrônicos para minimizar interferência magnética.

• Blindagem e calibração: Essenciais para garantir dados confiáveis, especialmente em ambientes com ruído eletromagnético.

Resultados Esperados

• Mapas de anomalias magnéticas: Representam variações locais do campo magnético terrestre.

• Mapas de gradiente magnético: Realçam limites de corpos geológicos e estruturas enterradas.

• Modelos 2D/3D de suscetibilidade magnética: Permitem inferir profundidade, forma e extensão de fontes magnéticas.

• Integração com dados topográficos e geológicos: Para interpretação mais robusta e direcionamento de sondagens.

Vantagens

• Alta resolução espacial, ideal para levantamentos detalhados.

• Baixo custo operacional, comparado a aeronaves tripuladas.

• Segurança e acessibilidade, especialmente em áreas perigosas ou remotas.

• Flexibilidade de voo, com possibilidade de seguir relevo e obstáculos.

• Aquisição rápida e precisa, podendo ter processamento quase em tempo real.

Desafios

• Interferência magnética dos motores e eletrônicos do drone, exigindo afastamento e calibração rigorosa.

• Limitações de autonomia de voo, especialmente em drones menores.

• Sensibilidade a condições climáticas, como vento forte ou chuva.

• Necessidade de correções geomagnéticas, como variações diurnas e atividade solar.

• Interpretação indireta, requer integração com dados geológicos e outros métodos geofísicos.

A magnetometria com drone tem se consolidado como uma ferramenta poderosa para mapeamento de alta resolução.

📚 Bibliografias recomendada sobre Magnetometria com Drone

🔹 1. Barros, Fernando; Ramos, Gilsijane (2024)

• Título: Magnetometria aérea com Drone (MagDrone): Teoria & Prática

• Fonte: Canal SBGf – Sociedade Brasileira de Geofísica

• Apresenta fundamentos teóricos, configurações de voo, tipos de sensores e aplicações práticas em prospecção mineral e meio ambiente. Baseado em experiências da empresa Geoscan.

🔹 2. Valdor Geofísica (2023)

• Título: Magnetometría con Drone – MAG-DRONE

• Fonte: Valdor Sudamérica – Site técnico

• Documento técnico que descreve o sistema MAG-DRONE, incluindo metodologia de aquisição, correções de campo, aplicações em ambientes montanhosos e modelagem 2D/3D.

🔹 3. Silva, J. B. C.; Barbosa, V. C. F. (2006)

• Título: Modelagem e Interpretação de Dados Magnéticos

• Editora: SBGf – Sociedade Brasileira de Geofísica

• Páginas: 112 páginas

• Embora não focado em drones, este livro é essencial para entender os princípios da magnetometria, modelagem direta e inversa, e interpretação de anomalias magnéticas.

🔹 4. University of São Paulo – IAG (s.d.)

• Título: Métodos Geofísicos

• Autor: Eder Cassola Molina (coord.)

• Fonte: Apostila PDF – IAG/USP

• Apostila abrangente que cobre os métodos potenciais, incluindo magnetometria. Útil para contextualizar o uso de drones como plataforma de aquisição.

Método Geofísico: Gamaespectometria com Drone

Método Geofísico: Gamaespectrometria com Drone:

A gamaespectrometria com drone é um método passivo que mede a radiação gama natural emitida por elementos radioativos presentes nas rochas e solos — principalmente potássio (K), urânio (U) e tório (Th). Ao embarcar sensores gamaespectrométricos em drones, é possível realizar levantamentos de alta resolução em áreas de difícil acesso, com baixo custo e baixo impacto ambiental.

Aplicabilidades

• Cartografia geológica detalhada: Identificação de unidades litológicas e zonas de alteração superficial.

• Prospecção mineral: Mapeamento de áreas com enriquecimento em K, U ou Th, associadas a mineralizações.

• Estudos ambientais: Monitoramento de solos contaminados ou áreas com radioatividade natural elevada.

• Agronomia e solos: Classificação de tipos de solo e avaliação de processos intempéricos.

• Arqueologia e geotecnia: Detecção de estruturas enterradas e variações superficiais de composição.

Design de Voos

• Linhas de voo principais: Orientadas conforme a geologia local (ex.: N–S ou E–W), geralmente com espaçamento entre 20 m e 50 m.

• Altitude de voo: Baixa — geralmente entre 5 m e 15 m do solo — para maximizar a captação da radiação gama (a depender da vegetação e construções na área.

• Velocidade de voo: Controlada (3–6 m/s), garantindo estabilidade e precisão na aquisição.

• Cobertura: Ideal para áreas pequenas a médias (até dezenas de hectares por dia), com alta densidade de dados.

Sensores

• Espectrômetro gama: Sensor baseado em cristais de cintilação (como NaI(Tl)), capaz de detectar e discriminar os picos de energia dos elementos K, U e Th, são comumente utilizados.

• Blindagem: O sensor é protegido contra radiação cósmica e interferência eletromagnética, geralmente com chumbo ou tungstênio.

• Montagem: Suspenso abaixo do drone ou acoplado em estrutura isolada para minimizar interferência dos motores.

• Sistema de posicionamento: GPS de alta precisão e altímetro laser para correção de altitude e georreferenciamento dos dados.

Resultados Esperados

• Mapas de concentração de K (%), U (ppm) e Th (ppm): Representam variações geoquímicas superficiais.

• Mapas de contagem total: Indicam variações gerais de radioatividade natural.

• Mapas ternários e razões U/Th, K/U: Auxiliam na interpretação de processos geológicos e mineralizações.

• Integração com modelos digitais de terreno (MDT): Para correção topográfica e interpretação morfológica.

Vantagens

• Alta resolução espacial, ideal para levantamentos detalhados e locais complexos.

• Baixo custo operacional, comparado a aeronaves tripuladas.

• Segurança e acessibilidade, especialmente em áreas perigosas ou remotas.

• Aquisição rápida e precisa, com possibilidade de revoo e ajustes em tempo real.

• Método não invasivo, com baixo impacto ambiental e logístico.

Desafios

• Sensibilidade à altitude e cobertura vegetal, que afetam a intensidade da radiação detectada.

• Interferência dos componentes eletrônicos do drone, exigindo blindagem e afastamento do sensor.

• Limitações de autonomia de voo, especialmente em drones menores.

• Necessidade de correções complexas, como radiação de fundo, altitude e efeito cósmico.

• Interpretação indireta, exige integração com dados geológicos e outros métodos geofísicos.

📚 Bibliografias recomendada sobre Gamaespectrometria com Drone

🔹 1. Alves, L. L. (2025)

• Título: Análise combinada de Modelo Digital de Terreno (MDT) e Gamaespectrometria no mapeamento de ocorrência aurífera em Caçapava do Sul, RS

• Instituição: Universidade Estadual Paulista (UNESP) – Instituto de Geociências e Ciências Exatas (IGCE)

• Tipo: Dissertação de Mestrado

• Páginas: ~100 páginas

• Estudo de caso que utiliza gamaespectrometria embarcada em drone para mapear concentrações de K, U e Th em ambiente aurífero. Inclui metodologia de voo, aquisição e interpretação dos dados.

🔹 2. Ribeiro, V. B.; Mantovani, M. S. M.; Louro, V. H. A. (2013)

• Título: Aerogamaespectrometria e suas aplicações no mapeamento geológico

• Fonte: Revista Terræ Didatica

• Volume/Páginas: v. 10, n. 1, p. 29–51

• Editora: Instituto de Geociências – Unicamp

• Embora focado em aeronaves tripuladas, este artigo apresenta fundamentos da gamaespectrometria aérea que são diretamente aplicáveis a drones, incluindo correções, interpretação e estudos de caso.

🔹 3. Fernandes, G. B. (2024)

• Título: Gamaespectrometria aplicada na estrutura de impacto Domo de Araguainha (MT)

• Instituição: Universidade de Brasília (UnB) – Instituto de Geociências

• Tipo: Trabalho de Conclusão de Curso (Bacharelado em Geofísica)

• Aplica gamaespectrometria em ambiente geológico complexo, com menção ao uso de drones para aquisição em áreas de difícil acesso.

Método Geofísico: Eletromagnetico com Drone

A eletromagnetometria aérea com drone é um método ativo que utiliza campos eletromagnéticos gerados por transmissores embarcados para investigar a condutividade elétrica do subsolo. Ao embarcar sistemas EM em drones, é possível realizar levantamentos de alta resolução em áreas de difícil acesso, com menor custo e impacto ambiental em comparação com helicópteros ou aviões.

Aplicabilidades

• Prospecção mineral: Detecção de sulfetos maciços, grafita, argilas condutivas e zonas de alteração hidrotermal.

• Hidrogeologia: Mapeamento de aquíferos, zonas saturadas e interfaces entre solos condutivos e resistivos.

• Geotecnia e engenharia civil: Identificação de cavidades, zonas de fratura e estruturas enterradas.

• Meio ambiente: Delimitação de plumas de contaminação e resíduos metálicos.

• Geologia estrutural: Mapeamento de falhas, contatos litológicos e zonas de cisalhamento.

Design de Voos

• Linhas principais: Orientadas conforme a geologia local (ex.: N–S ou E–W), geralmente com espaçamento entre 20 m e 50 m.

• Altitude de voo: Baixa — geralmente entre 5 m e 15 m do solo — para maximizar a resolução dos dados.

• Velocidade de voo: Controlada (3–6 m/s), garantindo estabilidade e precisão na aquisição.

• Cobertura: Ideal para áreas pequenas a médias (até dezenas de hectares por dia), com alta densidade de dados.

Design de Antenas e Sistemas EM

• Transmissor: Laço condutor (loop) ou bobina que gera o campo eletromagnético primário. Pode ser montado diretamente no drone ou suspenso por cabo.

• Receptor: Bobinas ou sensores que medem o campo secundário induzido no subsolo.

• Configurações comuns:

  • FDEM (Frequency-Domain EM): Utiliza múltiplas frequências simultâneas para sondar diferentes profundidades.

  • TDEM (Time-Domain EM): Emite pulsos e analisa a resposta transiente do subsolo.

• Montagem: Suspensa abaixo do drone ou em estrutura isolada para minimizar interferência dos motores e eletrônicos.

Resultados Esperados

• Mapas de condutividade elétrica aparente: Representam variações laterais e verticais da condutividade.

• Seções eletromagnéticas: Imagens da subsuperfície com destaque para zonas condutivas.

• Modelos 1D, 2D ou 3D: Permitem inferir profundidade, forma e extensão de corpos condutores.

• Integração com dados topográficos e geológicos: Para interpretação mais robusta e direcionamento de sondagens.

Vantagens

• Alta resolução espacial, ideal para levantamentos detalhados e locais complexos.

• Baixo custo operacional, comparado a aeronaves tripuladas.

• Segurança e acessibilidade, especialmente em áreas perigosas ou remotas.

• Aquisição rápida e precisa, com possibilidade de revoo e ajustes em tempo real.

• Método não invasivo, com baixo impacto ambiental e logístico.

Desafios

• Interferência eletromagnética dos componentes do drone, exigindo blindagem e afastamento do sensor.

• Limitações de autonomia de voo, especialmente em drones menores.

• Limitações de amplitude das antenas, especialmente em drones menores.

• Sensibilidade a condições climáticas, como vento forte ou chuva.

• Necessidade de correções complexas, como altitude, ruído de fundo e estabilidade de voo.

• Interpretação indireta, requer integração com dados geológicos e outros métodos geofísicos.

Embora ainda não haja muitos livros exclusivamente dedicados ao tema, já existem trabalhos acadêmicos, relatórios técnicos e artigos que abordam diretamente e indiretamente essa aplicação. Aqui estão algumas referências relevantes :

📚 Bibliografias relevante sobre Eletromagnetometria com Drone

🔹 1. Pirttijärvi, M.; Saartenoja, A.; Korkeakangas, P. (2022)

• Título: Drone-based electromagnetic survey system for geophysical applications

• Fonte: Open Research Europe

• Volume/Páginas: Vol. 2, Artigo 3

• Editora: European Union – Horizon 2020

• Este artigo apresenta o desenvolvimento de um sistema EM baseado em drone, incluindo fundamentos teóricos, design do equipamento, testes de campo e aplicações em mapeamento geológico, prospecção mineral e estudos geotécnicos.

• Leia o artigo completo no Open Research Europe

🔹 2. Moreira, César Augusto (2017)

• Título: Contribuições ao uso de métodos geofísicos elétricos e eletromagnéticos em geociências

• Instituição: Universidade Estadual Paulista (UNESP) – Instituto de Geociências e Ciências Exatas

• Tipo: Tese de Livre Docência

• Páginas: ~200 páginas

• Apresenta fundamentos teóricos e aplicações práticas dos métodos eletromagnéticos, com menções ao uso de plataformas aéreas leves como drones.

• Acesse o documento completo

🔹 3. Companhia de Pesquisa de Recursos Minerais – CPRM (1979)

• Título: Projeto Eletromagnético Botuverá: Levantamento Aerogeofísico, Magnetometria e Eletromagnetometria

• Editora: CPRM – Serviço Geológico do Brasil

• Tipo: Relatório Técnico

• Embora realizado com aeronaves tripuladas, este relatório técnico apresenta metodologias que estão sendo adaptadas para drones em levantamentos locais.

• Disponível no Repositório CPRM
